点群データを利用してアークへ高さを付与する
点群データ（ポイントクラウド）は、X,Y,Zの基本的な位置情報や色などの情報を持つ、３次元のデータです。
ここでは、点群データの膨大な点を使用して、ベクターデータ（アーク）に高さ（Z値）の付与を行います。
標高メッシュからの値の付与も、もちろん行えますが、
橋梁部など、標高値の値をそのまま採用できない場合、高さデータにズレが生じます。
点群データを利用することで、精度を高めた値を入れることができます。
標高メッシュからの値の付与も、もちろん行えますが、
橋梁部など、標高値の値をそのまま採用できない場合、高さデータにズレが生じます。
点群データを利用することで、精度を高めた値を入れることができます。
点群データと道路中心線
①点群データを取り込む
PC-MAPPINGメニュー
［インポート］-［点群TINデータ］-［ポイントクラウド］で点群データを読み込みます。
［インポート］-［点群TINデータ］-［ポイントクラウド］で点群データを読み込みます。
［インポート］-［点群TINデータ］-［ポイントクラウド］インポートダイアログ
※テキストベースの場合、計測機器によりフォーマットの違いがあります。
X,Y,Zや色情報（R,G,B）の出現順番など、あらかじめフォーマットの確認が必要です。
X,Y,Zや色情報（R,G,B）の出現順番など、あらかじめフォーマットの確認が必要です。

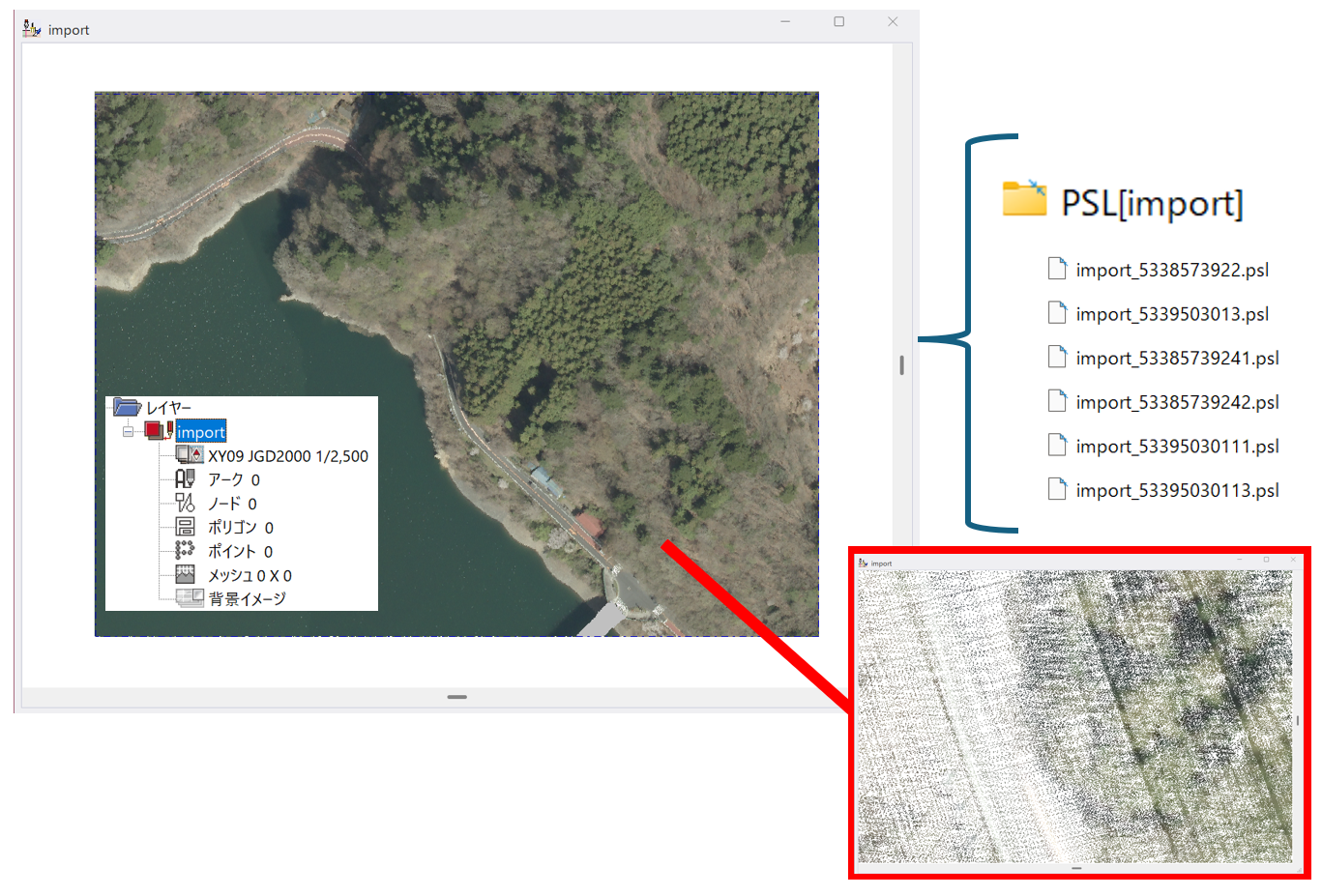

*.psc …ポイントクラウドプロジェクト ポイントクラウドレイヤー(*.psl)を管理するプロジェクトファイル。
*.psl …ポイントクラウドレイヤー LASやTXT形式の点群データをPCM独自のポイントデータとしたレイヤーファイル。
*.psl …ポイントクラウドレイヤー LASやTXT形式の点群データをPCM独自のポイントデータとしたレイヤーファイル。
［プロジェクトエキスパート］-［3Dポイントクラウド］
パネルの「点描描画設定」より、描画点数の変更が行えます
パネルの「点描描画設定」より、描画点数の変更が行えます
②点群データを利用して高さを転記する
ここでは転記先のアークとして、道路中心線を利用します。
［地理院地図］-［現在の表示領域のベクトルタイルデータを取得］-［道路中心線］より、表示領域の道路中心線を取り寄せます。
［地理院地図］-［現在の表示領域のベクトルタイルデータを取得］-［道路中心線］より、表示領域の道路中心線を取り寄せます。
［属性］-［照会］-［アーク属性照会］で、
固有属性を確認すると、高さデータが入っていないので、
Z値部分が0になっていることを確認できます。
（補間点座標はx,ｙ,zの順で並んでおります）
固有属性を確認すると、高さデータが入っていないので、
Z値部分が0になっていることを確認できます。
（補間点座標はx,ｙ,zの順で並んでおります）
アークのあるレイヤーを前景にして、
［編集］-［編集］-［Z値］
-［TIN、標高メッシュからのZ値付与］で、
「ポイントクラウドからZ値付与」を選択し、
Z値を転記します。
※付与対象を指定する場合は、こちらのメニューを実行する前に、
［選択］-［個別選択］-［アーク選択］等でアークを選択します。
［編集］-［編集］-［Z値］
-［TIN、標高メッシュからのZ値付与］で、
「ポイントクラウドからZ値付与」を選択し、
Z値を転記します。
※付与対象を指定する場合は、こちらのメニューを実行する前に、
［選択］-［個別選択］-［アーク選択］等でアークを選択します。
［属性］-［照会］-［アーク属性照会］で、
固有属性を確認すると、付与されたZ値を確認できます。
（補間点座標はx,ｙ,zの順で並んでおります）
固有属性を確認すると、付与されたZ値を確認できます。
（補間点座標はx,ｙ,zの順で並んでおります）
［ホーム］-［3Dビュー］-［3DビューⅡ］より、
３Dで表示すると、橋梁部の道路中心線アークに値が入り、
橋に沿った表示になっていることが確認できます。
３Dで表示すると、橋梁部の道路中心線アークに値が入り、
橋に沿った表示になっていることが確認できます。
縦断図の作成
［ツール］-［図上計測］-［断面図・縦断図］-［アーク縦断図の生成］より、それぞれの縦断図を作成しました。
標高メッシュから付与
点群データから付与
点群データの様々なインポート
PC-MAPPINGでは様々なメニューで、点群データをインポートすることができます。
業務内容に合わせてご活用ください。
業務内容に合わせてご活用ください。
標高メッシュとして表示
［インポート］-［点群TINデータ］-
［航空レーザープロファイラーデータ等インポート］
航空レーザ―プロファイルデータ（Groundデータファイル*.txt *.csv*.las）と、水部ポリゴンファイル（*.txt*.shp）をインポートし、標高メッシュデータに変換します。
点群データから直接標高メッシュとしてインポートができるので、利用次第では手間の削減になります。
［航空レーザープロファイラーデータ等インポート］
航空レーザ―プロファイルデータ（Groundデータファイル*.txt *.csv*.las）と、水部ポリゴンファイル（*.txt*.shp）をインポートし、標高メッシュデータに変換します。
点群データから直接標高メッシュとしてインポートができるので、利用次第では手間の削減になります。
ポイントクラウドマネージャー形式に変換
［インポート］-［点群TINデータ］-［ポイントクラウド］
ポイントクラウドデータ（*.csv *.txt *.pts *.las）をインポートし、ポイントクラウドマネージャー形式（*.psc）に変換します。
PC-MAPPING独自形式のファイル（*.psc）として変換した後、外部ファイルとして保存されるため、表示が速く、描画を行うのに便利です。
PC-MAPPINGで点群を扱う際のオーソドックスな利用法になるので、おすすめです。
ポイントクラウドデータ（*.csv *.txt *.pts *.las）をインポートし、ポイントクラウドマネージャー形式（*.psc）に変換します。
PC-MAPPING独自形式のファイル（*.psc）として変換した後、外部ファイルとして保存されるため、表示が速く、描画を行うのに便利です。
PC-MAPPINGで点群を扱う際のオーソドックスな利用法になるので、おすすめです。
LASデータを部分的に抽出してポイントデータに変換
［インポート］-［LAS］-［サンプリング］-
［LASデータを部分的に抽出してポイントデータに変換］
LASファイルデータを間引きを入れて高速に取り込み、ポイントデータに変換して簡易に閲覧します。
ポイントデータとして登録したレイヤーを生成するため、
データの内容確認（座標系や、色属性が入っているか など）に使用できます。
［LASデータを部分的に抽出してポイントデータに変換］
LASファイルデータを間引きを入れて高速に取り込み、ポイントデータに変換して簡易に閲覧します。
ポイントデータとして登録したレイヤーを生成するため、
データの内容確認（座標系や、色属性が入っているか など）に使用できます。
「広域ベクター」としてインポート
［インポート］-［LAS］-［広域ベクター変換］
［LASファイルデータを広域ベクターの点データに変換］
LASファイルデータを解析し、一定点数以内に収まるよう領域分割した広域ベクター（複数）に変換し、登録します。
［ホーム］-［3Dビュー］-［3DビューⅡ］を実行すると、広域ベクターの点データも点群データ対象として3D表示されます。
LAS全点をポイントデータとして使用する場合にお使いいただけます。
［LASファイルデータを広域ベクターの点データに変換］
LASファイルデータを解析し、一定点数以内に収まるよう領域分割した広域ベクター（複数）に変換し、登録します。
［ホーム］-［3Dビュー］-［3DビューⅡ］を実行すると、広域ベクターの点データも点群データ対象として3D表示されます。
LAS全点をポイントデータとして使用する場合にお使いいただけます。
