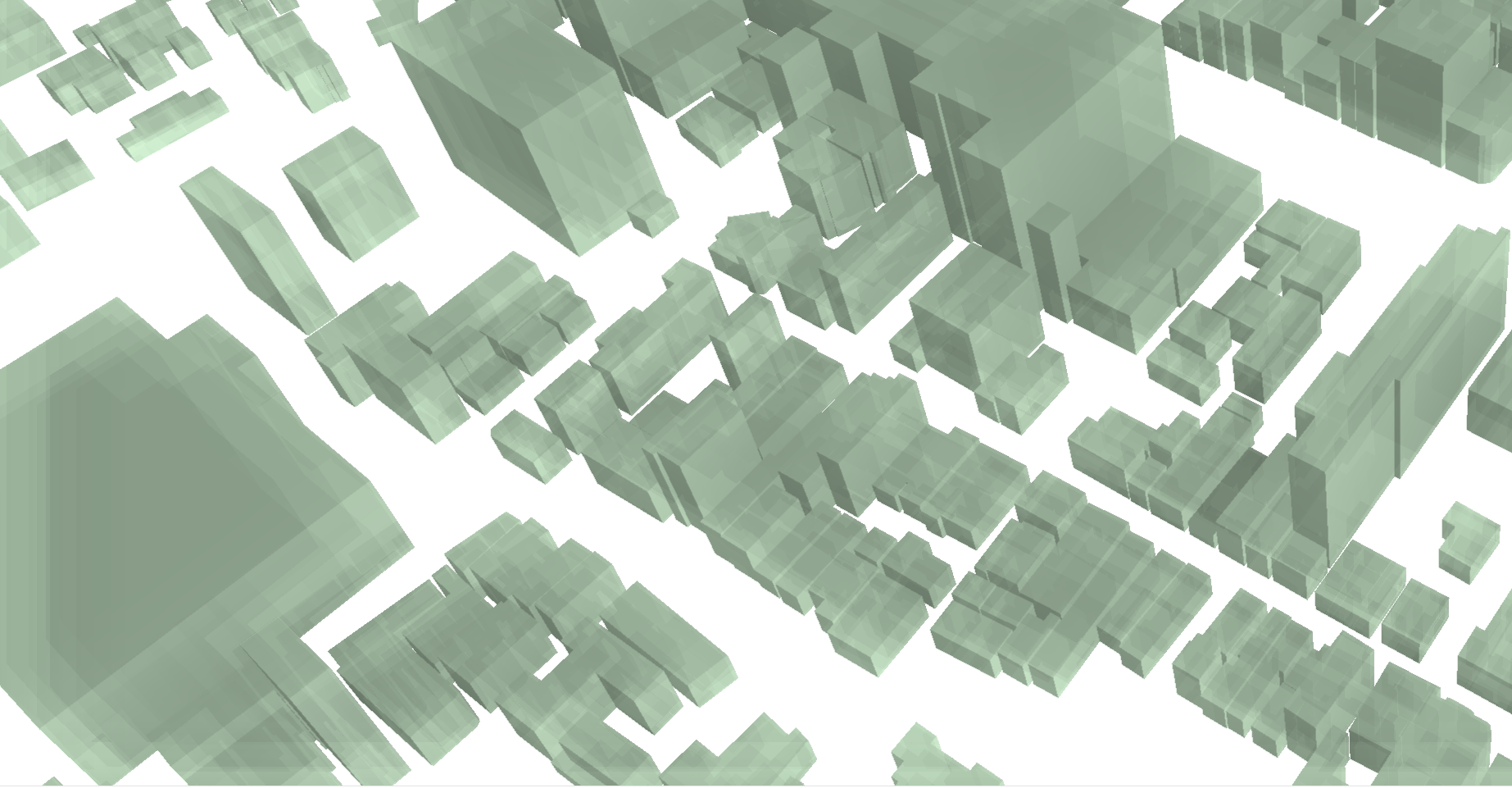

3Dビュー機能更新―地物オフセット表示・テクスチャー表示に対応しました
【2023/08/30】
国土地理院 地理院地図 標高タイルデータ（DEM5） / 国土地理院 地理院地図 地理院タイル「全国最新写真（シームレス）」
主な追加機能
- 地物（ポリゴン・アーク等）のZ値オフセット
- 標高メッシュやTINにテクスチャー画像を貼りつけて表示
- 広域ベクターに読み込んだ点群の表示
- 各種表示コントロール（3Dグリッド・点群等）
- ブックマーク機能
- フィルター機能（平滑化・陰影等） 等
機能概要
地物（ポリゴン・アーク等）のZ値オフセット
3Dビュー上で表示した地物（ポリゴン・アーク等）のZ値をオフセットし、標高メッシュや点群との高低差を調節します。
3Dビューにおいて、高さは構成アークの補間点のZ値により表現されるため、補間点の間となる部分では、標高メッシュに埋もれてしまう場合があります。
［3D］-［地物Z値オフセット］-［増加］を実行し、地物のZ値を一時的に増加させることで、ポリゴンを完全に標高メッシュの上部に表示することができます。
同様に、ポリゴンが標高メッシュから浮いている場合、［3D］-［地物Z値オフセット］-［減少］でZ値を減少させ、標高メッシュに近づけることができます。
同様に、ポリゴンが標高メッシュから浮いている場合、［3D］-［地物Z値オフセット］-［減少］でZ値を減少させ、標高メッシュに近づけることができます。
［3D］-［地物Z値オフセット］-［詳細設定］ で、オフセットの値を直接指定したり、［増加］／［減少］での増減幅を指定できます。
「オフセット値を解除し本来の高さに戻す」を実行すると、増減分はリセットされます。
「オフセット値を解除し本来の高さに戻す」を実行すると、増減分はリセットされます。
※3Dビューで表示する際の一時的な増減機能のため、実データのZ値は変更されません。
＜使用データ＞
- 国土地理院 地理院地図 標高タイルデータ（DEM10）
- 国土地理院 地理院地図 地理院タイル「全国最新写真（シームレス）」
- 農林水産省 筆ポリゴンデータ（2022年度公開）
標高メッシュやTINにテクスチャー画像を貼りつけて表示
標高メッシュやTINにテクスチャー画像を貼りつけて表示することができます。
テクスチャー画像には通常の画像ファイル（航空写真等）を利用可能なほか、プロジェクトのポリゴンデータをイメージ化して貼り付けることもできます。
これにより、”TINに航空写真を貼り付ける”や”標高メッシュにポリゴンを貼り付ける”など様々な用途にご活用いただけます。
テクスチャー画像には通常の画像ファイル（航空写真等）を利用可能なほか、プロジェクトのポリゴンデータをイメージ化して貼り付けることもできます。
これにより、”TINに航空写真を貼り付ける”や”標高メッシュにポリゴンを貼り付ける”など様々な用途にご活用いただけます。
画像ファイルを貼り付ける場合
レイヤーの背景イメージにテクスチャーとして貼り付けたい画像（航空写真等）を登録します。
［レイヤーエキスパート］-［イメージ］パネル -【参照】ボタンから背景に表示する画像を指定します。
［レイヤーエキスパート］-［イメージ］パネル -【参照】ボタンから背景に表示する画像を指定します。
［プロジェクトエキスパート］-［キーリスト］に
以下のキーリストを追加します。
キー：DEMTex／TINTex
値 ：レイヤー名
※キーは、標高メッシュの場合 「DEMTex」、TINの場合 「TINTex」と設定します。
以下のキーリストを追加します。
キー：DEMTex／TINTex
値 ：レイヤー名
※キーは、標高メッシュの場合 「DEMTex」、TINの場合 「TINTex」と設定します。
［ホーム］-［3Dビュー］-［3DビューⅡ］
を実行すると、指定した画像が標高メッシュやTINのテクスチャーとして表示されます。
［3D］-［表示］-［標高テクスチャー画像のON/OFF］
により、表示のON／OFFが切り替え可能です。
を実行すると、指定した画像が標高メッシュやTINのテクスチャーとして表示されます。
［3D］-［表示］-［標高テクスチャー画像のON/OFF］
により、表示のON／OFFが切り替え可能です。
ポリゴンをイメージ化して貼り付ける場合
- ［編集］-［編集］-［レイヤー］-［ポリゴン3Dビュー設定］
- ［3D］-［表示］-［ポリゴン3Dビュー設定］
に、 [標高メッシュに沿わせる（貼り付ける）]オプションを追加しました。チェックボックスがONの場合、ポリゴンをイメージ化し、標高メッシュに沿わせるように描画します。
＜使用データ＞
- 国土地理院 地理院地図 標高タイルデータ（DEM5/10）
- 国土地理院 地理院地図 地理院タイル「全国最新写真（シームレス）」
- 農林水産省 筆ポリゴンデータ（2022年度公開）
その他
広域ベクターに読み込んだ点群の表示
［インポート］-［LAS］-［広域ベクター変換］を追加しました。
LASファイルデータを解析し、一定点数以内に収まるよう領域分割した広域ベクター（複数）に変換します。この広域ベクターを持つプロジェクトで「3DビューⅡ」を実行すると、広域ベクターの点データも点群データ対象として取り込まれ3D表示されます。
広域ベクターを利用することにより、大規模な点群データであっても、効率的に任意の表示領域に拡大し、3Dビューを起動することができます。
LASファイルデータを解析し、一定点数以内に収まるよう領域分割した広域ベクター（複数）に変換します。この広域ベクターを持つプロジェクトで「3DビューⅡ」を実行すると、広域ベクターの点データも点群データ対象として取り込まれ3D表示されます。
広域ベクターを利用することにより、大規模な点群データであっても、効率的に任意の表示領域に拡大し、3Dビューを起動することができます。
各種表示コントロール（3Dグリッド、点群等）
点群・標高テクスチャ・3Dグリッドを表示
[3D] - [表示] の各チェックON／OFFにより、
点群や3Dグリッドなど各種表示が行えます。
点群や3Dグリッドなど各種表示が行えます。
ブックマーク機能
［ホーム］-［3Dビュー］-［3DビューⅡ］実行時に、ブックマークが利用できるようになりました。
2Dベクター時と同様に、［ブックマークの追加］／［ブックマークの整理］と登録されたブックマークへのジャンプメニューが行えます。
初期値にセットされたブックマークがあれば、3Dビュー起動時の初期表示に使用します。
［ホーム］-［3Dビュー］-［3DビューⅡ］実行時に、ブックマークが利用できるようになりました。
2Dベクター時と同様に、［ブックマークの追加］／［ブックマークの整理］と登録されたブックマークへのジャンプメニューが行えます。
初期値にセットされたブックマークがあれば、3Dビュー起動時の初期表示に使用します。
フィルター処理（平滑化、陰影等）
［3D］-［フィルター］から
［平滑］／［輪郭］／［陰影］
を選択することで、それぞれ簡易な描画の変更ができます。
［3D］-［フィルター］から
［平滑］／［輪郭］／［陰影］
を選択することで、それぞれ簡易な描画の変更ができます。
通常
平滑
輪郭
陰影
