2-2-4.構造化データ作成：ポリゴン生成

ページ内目次

※この講座に音声はありません。

PC-MAPPINGでは、閉じた面を「構造化ポリゴン」または「1アーク1ポリゴン」として認識させない限りは、単なる閉じた
アークとしか認識されません。
［ポリゴン生成］を実行することで、ポリゴン（面）として認識し、様々な情報を構築できます。

1.ポリゴン生成

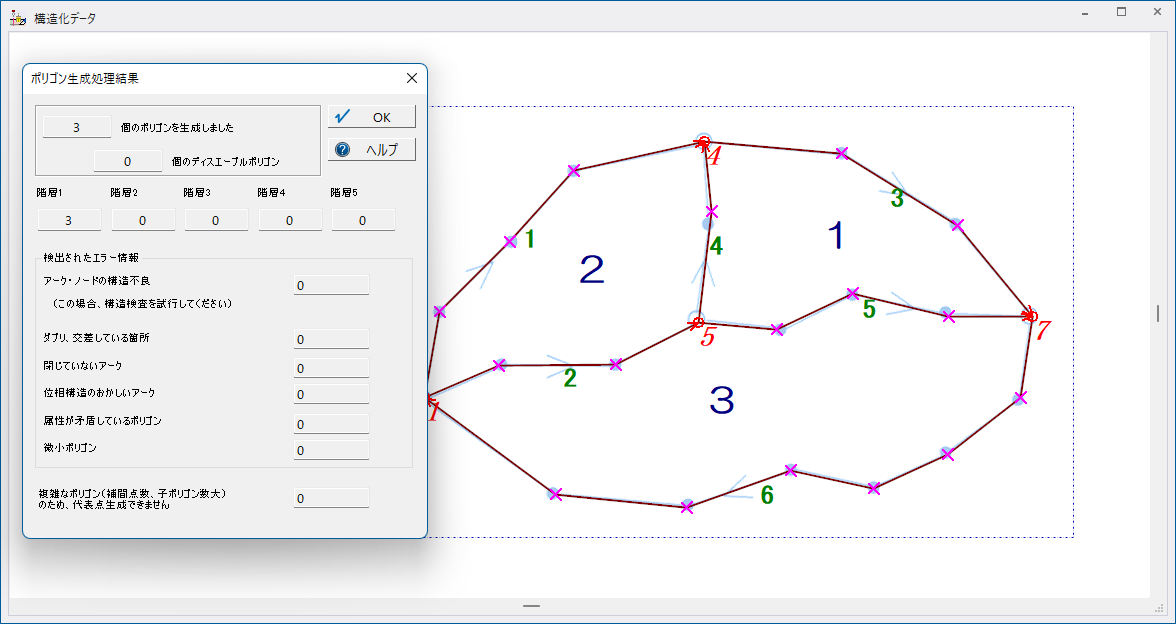

ポリゴン生成

作図したアークからポリゴンを生成します。
PC-MAPPINGでは、2種類のポリゴン構造がありますが、
ここでは、位相構造を持つ「構造化ポリゴン」を生成します。

ポリゴンを作るときは、閉じてないアークが存在していない状態、赤丸のノードしかない状態で行います。
青い四角の端点ノードがあるときは、閉じていないアークが存在するので、作図で端点ノードがない状態に修正してください。
