3-1. 筆ポリゴンの着色

概要

筆ポリゴンを地目により着色します。
ポリゴンの着色には、PC-MAPPINGの描画パラメーター機構を利用します。

手順

描画パラメーターセットの追加

ポリゴン着色

1. 描画パラメーターの設定は、［プロジェクトエキスパー
　ト］‐［描画パラメーター］パネルで行います。
　今回は、既存の描画パラメーターファイルをプロジェクト
　に登録します。
　【追加】ボタン→［ファイル読み込み］の順にクリック
　すると、［開く］ダイアログボックスが表示されるので、
　「DATA_01￥地籍図管理￥地目.pcp」を開きます。

ポリゴン着色

2. 「登録されたパラメーターセット」欄に「地目」描画パ
　ラメーターセットが追加されます。
　「ポリゴン描画ブラシ」をクリックすると、地目コードの
　番号に対応したポリゴン色等の設定内容が確認できます。
　【OK】ボタンをクリックし、プロジェクトエキスパート
　を閉じます。

描画用フィールドの作成

ポリゴン着色

1. 「筆図形」レイヤーのポリゴン内部属性に、ポリゴン描
　画ブラシの設定に対応する地目コードを入力するための
　「地目」フィールドを追加します。
　［レイヤーエキスパート］‐［ポリゴン］パネルを開き、
　【追加】ボタン→「個別に設定して追加」の順にクリック
　します。

ポリゴン着色

2. ［フィールドの定義］ダイアログボックスが表示される
　ので、「フィールド名」と「スタイル」を以下の通り設定
　します。
　・フィールド名：地目
　・スタイル：整数型

3. 更に、以下の通りデータベースリンク設定を行います。
　・［データベースリンク（他フィールド参照）］チェック
　　ボックス=ON
　・参照フィールド：筆図形ID
　・データベース：筆属性
　・キーフィールド：筆ID
　・データフィールド：地目

ポリゴン着色

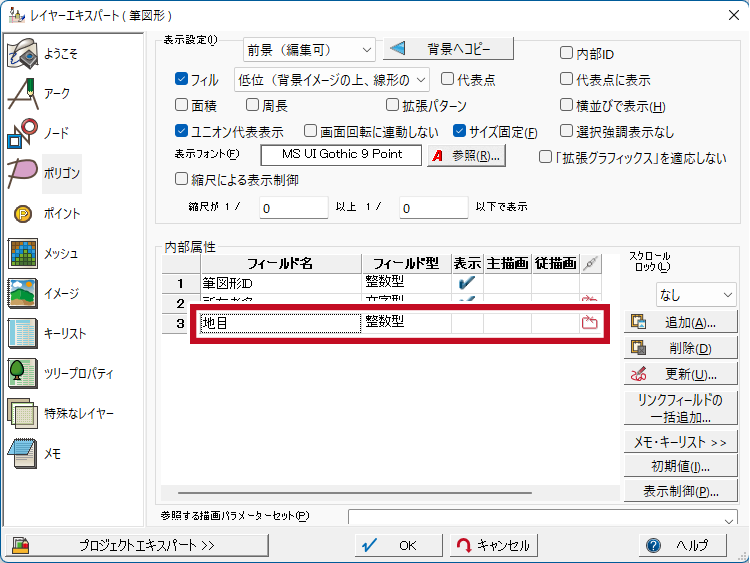

4. 【OK】ボタンをクリックし、ダイアログを
　閉じます。
　［レイヤーエキスパート］‐［ポリゴン］パネルに
　「地目」フィールドが追加されます。

描画の適用

ポリゴン着色

1. 登録している描画パラメーターセットを実際の描画に
　適用するためには、「主描画」チェックと「参照する描画
　パラメーターセット」の設定が必要です。
　以下の通り設定します。
　・「地目」フィールドの「主描画」チェック：ON
　・参照する描画パラメーターセット：地目

　【OK】ボタンをクリックし、レイヤーエキスパートを閉
　じます。

ポリゴン着色

2. 設定内容を元に、筆ポリゴンが「地目」描画パラメー
　ターセットのポリゴン描画ブラシに定義された塗りつぶし
　色で表示されます。
　［クイックアクセスツールバー］‐［上書き保存］を実行
　します。
